巨型鋼錠冶煉生產制造研究
作者：admin
發布時間：24-01-08
點擊量：1469
核電轉子、核電核島鍛件、大型化工容器、超臨界火電機組及特大型支承輥鍛件所用的鋼錠越來越大，同時這些鍛件對鋼錠內部的質量也有極高的要求。從2009年開始二重已經陸續生產出錠型500t 級以上的巨型鋼錠。其中650t 鋼錠用于CAP1400 轉軸鍛件的制造，質量要求極為苛刻。
對于530～650t 巨型鋼錠的生產，冶煉、鍛造、熱處理等工序均屬于極限制造，難度和風險極大。本文從煉鋼工序的冶金輔具、耐火材料、原輔材料、生產組織、冶煉操作、工藝文件等方面闡述了巨型鋼錠的制造思路。巨型鋼錠的成功生產對公司新產品開發，占領大型鍛鋼件市場，具有重要的意義。
1 冶金輔具、耐火材料、原輔材料
1.1 冶金輔具
巨型鋼錠的錠型較大，各種冶金輔具的準備周期較長，在使用過程中涉及的環節很多，因此需要提前準備。尤其是鋼錠模、保溫帽、底盤等大型輔具的設計、采購等都要提前準備。
1.1.1 鋼錠模設計
設計合理的鋼錠模形狀、高徑比、錐度、保溫帽形狀、底盤等冶金輔具，不僅可以保證較高的鋼錠模使用壽命，保證鋼錠內部組織的致密度，提高內部質量，還能夠得到較高的鍛件利用率。前期對500t及以上鋼錠凝固過程進行了計算機模擬，對其溫度場和縮孔疏松進行了分析預測，設計出了鋼錠的形狀與尺寸，特別是確定了影響鋼錠熱裂紋、疏松、縮孔及偏析形成的關鍵參數，如鋼錠的直徑與高度之比，鋼錠的錐度，錠模各部位的厚度，冒口錐度和高徑比，體積百分比，錠尾所占比例等。通過對比、模擬，成功設計出530～650 t 錠型鋼錠模，選擇二十四邊形，鋼錠的高徑比對鋼錠內部的致密程度和宏觀偏析影響較大，故高徑比在0.9～1.3 之間。
1.1.2 保溫帽、底盤設計
由于巨型鋼錠的生產數量有限，為減少冶金附具存放數量和提高使用效率，在設計底盤和保溫帽時，考慮其通用性，將錠型的保溫帽和底盤設計為通用型。即設計1個保溫帽和1個底盤能同時澆鑄530～650t 的錠型，通過調節帽口的澆注高度來得到所需要的錠型。
鑒于二重?zé)掍摤F(xiàn)場的起吊設備和鋼錠本身重量，在鋼錠冒口部位設計了兩個吊耳，可在鋼錠脫掉保溫帽后，用鋼絲繩掛在吊耳上直接將鋼錠從鋼錠模中脫出。
1.1.3 中間包整體蓋板設計
精煉后的鋼液在鑄錠工序由精煉鋼包向中間包兌入的過程中，鋼流暴露在空氣當中，鋼液發生二次氧化、吸氫、吸氮等，在一定程度上影響鋼液的純凈度。因此，為解決鋼液吸氣的問題，設計了整體式中間包蓋板。整體式中間包蓋板的使用，不僅減少了鋼液吸氣面積，避免了大量灰塵進入中間包，降低了鋼液外來夾雜物的風險，同時有效減少了鋼液對精煉鋼包的熱輻射。
1.2 耐火材料
巨型鋼錠的冶煉、澆注時間超長，鋼液對爐襯和水口沖刷劇烈，耐火材料侵蝕后進入鋼液，不僅會增加鋼液的雜質含量，嚴重時還會發生漏鋼，帶來巨大的損失和災難。所以對冶煉、澆注用到的耐火材料有更高的要求，必須質量優良且穩定、使用效果好、壽命長，才能確保鋼液純凈度、產品質量和安全生產。由此可看，生產巨型鋼錠必須全面加強所有耐火材料的質量控制，特別是關鍵耐火材料的質量控制，并且使用最好的耐火材料。
關鍵耐火材料主要指的是接觸鋼水的耐火材料，例如鋼包包襯工作層、中間包包襯、保溫帽包襯、水口等部位的耐火材料。生產上需要提前做好所有耐火材料特別是關鍵耐火材料的相關準備工作，如采購、試用、檢驗、倉儲、運送等，以便確保鋼錠按預定時間投料。
1.3 原輔材料
原輔材料選擇的好壞，直接影響到鋼液的純凈度，影響鍛件的性能。以核電轉軸鍛件為例，其技術條件中對鍛件化學成分中的殘余有害元素沒有提出過嚴的要求，但對力學性能、無損檢測及金相組織等要求是極為苛刻的，所以必須嚴格控制鋼中有害元素S、P 及殘余元素Cu、As、Sn、Sb 等的含量，以提高鋼液的純凈度。S、P 元素可以在電爐和鋼包爐去除一部分，但要控制在較低水平還需要從原材料入手，而Cu、As、Sn、Sb 等殘余元素在冶煉過程中是不能去除的，其鋼液中含量的多少完全取決于原材料中帶入的含量。因此，在選用爐料時要求使用特優生鐵、核電本體料、壓塊等低殘余元素的材料備料。由于外購的雜廢鋼存在質量不穩定、成分不明確、殘余有害元素含量高等問題，嚴重影響鋼液的純凈度，故禁止外購雜廢鋼和成分不明的廢鋼屑備料。
生產巨型鋼錠的所有鐵合金、爐料必須符合相關的技術要求，需有材料質量證明卡，內容齊全完備。所有原輔材料要標識清楚，到達使用現場后由專人驗收，不得混有雜質及受潮，并分類存放，防止混料。對于嚴重粉化的石灰、混有泥料的螢石及粉末比例大的鐵合金，均不能使用。造渣用的石灰、螢石、脫氧劑等材料要求保持清潔干燥，不混入雜質。
2 生產組織
以二重現有的冶煉設備能力情況，530～650t 巨型鋼錠生產過程中要?jiǎng)佑盟械囊睙挔t臺，包括兩臺電爐和3臺鋼包爐。需要多爐次冶煉成品鋼水、半成品過渡鋼水，最后多包合澆。由于動用的設備多，生產涉及到的節點多，冶煉時間超長，所以生產組織、設備保障的難度極大。
2.1 設備檢查
設備完好是保證生產過程順利的關鍵，因此在投料生產前對所用設備及系統進行仔細檢查、維修，確保設備的正常、安全運行。如電爐設備的操作系統、水冷系統，鋼包爐設備的吹氬系統、真空系統、計算機操作系統、喂絲機，鑄錠設備的真空系統、鋼包滑動機構、吊具等設備，確認設備能滿足生產后才能投料。諸多設備中重點檢查使用到的行車設備和臺車設備的運行情況，因?yàn)樾熊囃旰?，才能使鋼包順利起吊、澆注、脫模熱送等。各爐臺臺車正常開動，才能保證接鋼、兌鋼、出鋼等的通暢運行。
2.2 保證體系
為保證巨型鋼錠生產的順利，必須統一思想和認識，不僅要充分做好生產前的各項工作，還要在生產過程中聽從統一指揮，遇到問題不能多人指揮，必須統一由專人指揮，一切工作按程序、工藝和規章的要求進行，任何個人和單位不得擅做主張。因此，需要制定詳細的安全組織保證體系和安全質量保證體系。這兩個保證體系包括總指揮、總的安全、技術及設備負責人以及每個生產單元的負責人。參與生產的操作人員及技術人員都落實到人頭，明確職責，進行統一管理。各生產單元必須嚴格執行工藝，同時統一思想，做好銜接、默契配合，才能確保產品順利生產。
2.3 空包演練
巨型鋼錠的澆注是多包鋼水按順序澆入中間包，在時間控制、銜接上，并不像單包、雙包澆注那么簡單。各包澆注的時間間隔不能過長，要在短時間內完成鋼包的移動、對位、打開澆口。因此，在生產前應先進行多次空包演練，使操作者熟悉每臺行車、鋼包爐的起吊、移動速度和等待澆注的最佳位置。演練過程中吊包、澆鋼、翻包等時間控制要按照預設時間進行，只有這樣，才能順利完成實際澆鋼過程中的操作。
3 工藝文件
生產巨型鋼錠所涉及到的方方面面，在生產前必須充分考慮到其存在的風險。因此對于各環節的方案均應反復論證，消除存在的各種潛在隱患，力爭將風險控制在最低點。并且在論證后形成指導性文件，以便在實際操作過程中有據可依。諸如冶煉方案、合澆方案、事故預案、脫模吊運方案等文件都是論證后的技術文件。這里重點介紹冶煉方案、合澆方案、脫模吊運方案。
3.1 合澆方案
在制定多包合澆方案時，不僅要考慮設備的承受能力風險，還要考慮生產成本的問題，因此需要合理控制冶煉時間，以便使生產安全、順利進行，同時還能降低成本。鋼包的使用、臺車的使用順序、行車的吊運順序都要根據現場的實際環境進行論證、確定。
3.1.1 控制冶煉時間
由于各爐臺冶煉1 爐鋼所需的時間基本是固定的，因此可根據各種鋼水生產組織方案推算出生產巨型鋼錠所用的冶煉時間節點和總冶煉時間。綜合各方面因素，可優先選擇總冶煉時間少的鋼水生產組織，既降低了生產成本，設備的安全性又有了保證。
3.1.2 臺車及行車使用安排
多包合澆時用到的行車有數臺，鋼包數個，如安排的臺車使用順序、吊包及澆注順序不合理，則會導致澆鋼現場混亂，行車運行不通暢等情況，嚴重時還會造成鋼水澆注斷流、鋼液粘包而導致鋼水澆不出等無法挽回的事故。因此，臺車及行車的使用順序安排尤為重要，應根據現場的真空坑位置、冶煉爐臺位置進行論證、確定。
3.2 冶煉方案
鋼錠的純凈度和鋼錠內部各元素的均勻性，大大影響著鍛件的理化性能。因此制定冶煉方案時，不僅要考慮鋼液的純凈度，還要考慮鋼錠的化學成分偏析。
3.2.1 控制鋼液純凈度
首先使用殘余有害元素含量低的原材料。其次在冶煉環節中，電爐需提供超低磷初水，鋼包爐采用真空碳脫氧、沉淀脫氧、擴散脫氧等手段進行深度脫氧，使?fàn)t渣保持良好的還原性和流動性; 采用真空精煉進行脫硫、脫氣; 采用惰性氣體攪拌鋼液以達到均勻鋼液化學成分，促進夾雜物上浮的目的。最后在澆注環節中，保持冶金輔具清潔干燥，采用真空澆注方式進行脫氣，同時澆注過程進行惰性氣體保護鋼流，采用整體蓋板防止二次氧化，減少吸氣等。
3.2.2 控制鋼錠化學成分偏析
巨型鋼錠凝固時間長，鋼錠在凝固時由于選分結晶的作用會產生顯著的宏觀偏析，鋼中的C、Mn、V、Mo、S、P 等元素按鋼錠的凝固順序呈由低到高分布，特別是C、Mo 偏析更大。鋼錠越大，由于累積作用的產生，成分的不均勻性將更加顯著，這會嚴重影響鍛件性能的均勻性，無法達到技術條件的要求。由于鋼水在錠模中處于對流狀態，要控制成分偏析非常困難，因此只能在冶煉過程中精確控制各包鋼水的化學成分，使?jié)沧⒌侥?nèi)的鋼水的各化學成分呈合理的梯度分布，從而達到控制鋼錠化學成分偏析的目的。
3.2.3 控制澆注溫度
澆注溫度是鋼錠生產中極為重要的參數，為減少巨型鋼錠的偏析、疏松，防止錠身部位產生縮孔，保證鋼錠的順序凝固，就必須精確控制各包的澆注溫度。而澆注溫度受出鋼溫度、待令時間、鋼水量、冶煉時間和爐渣量等因素的影響，通過對鋼包包襯耐火材料、保溫層厚度、氬氣流量等的控制來控制鋼水溫度的變化，達到了對各包鋼水澆注溫度的精確控制。
3.3 脫模吊運方案
巨型鋼錠的重量超大，脫模、吊運及熱送都非常困難，危險系數也大。因此對行車的負載能力，鋼絲繩的負載能力、使用數量，鋼錠重心位置、起吊位置，運送臺車承重力等都需要經過仔細的核算、論證，才能確定需要使用的行車、鋼絲繩的大小、使用數量，鋼錠位于運送臺車位置等，才能確保在安全的情況下鋼錠脫模、吊運及熱送一次性順利完成。
4 實施過程及結果
按照投料前制定好的工藝文件進行操作，嚴格執行，任何人不得隨意更改。注意冶煉質量的控制，冶煉工藝分解到各工序，操作者必須熟知本工序的內容，在生產過程中從嚴控制，以確保鋼錠的純凈度和產品質量。
4.1 冶煉過程及結果

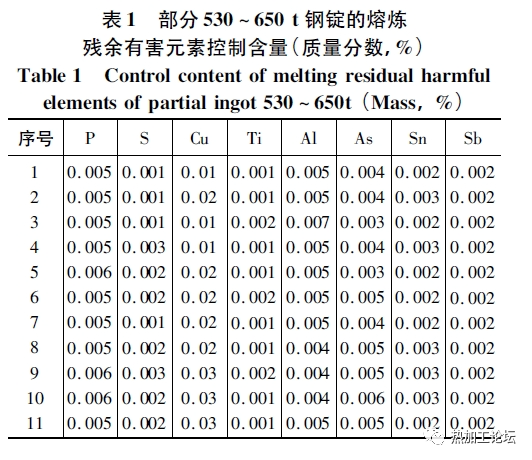

注意鋼水脫P(yáng)、脫O、脫S、控Si 及純凈度的控制，合金元素的精確調整，鋼水量的準確掌握和出鋼溫度的準確控制。表1 為部分530～650t 鋼錠的熔煉殘余有害元素控制水平。

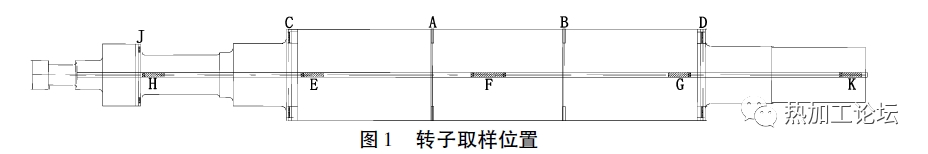

圖1及表2為二重為某公司生產的轉子鍛件取樣位置圖及相應試樣的化學成分含量。
4.2 澆注過程

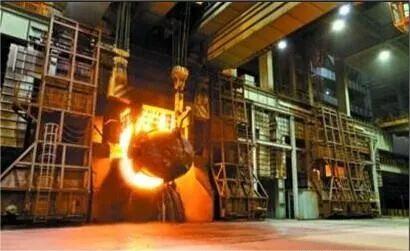

按工藝制定的順序進行出鋼、吊包，控制好各包的澆注溫度和澆注速度以及各包的銜接時間點。
4.3 脫模吊運

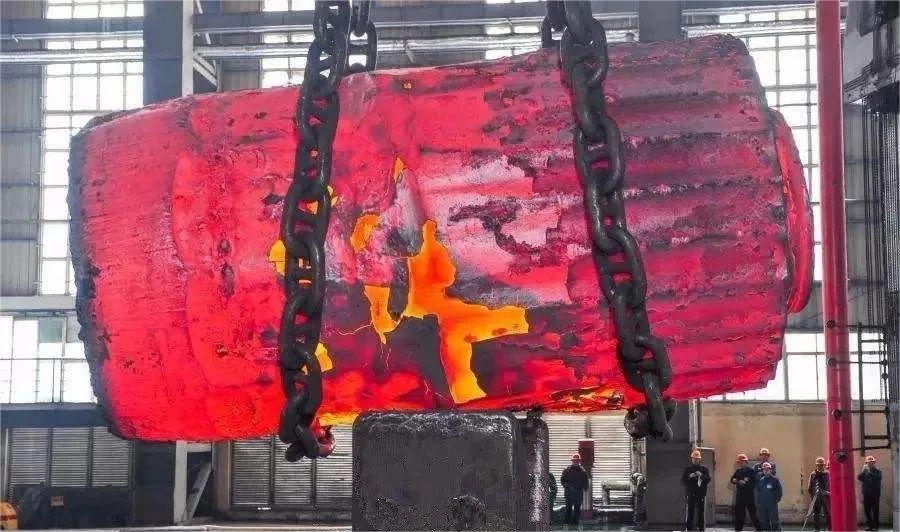

專人指揮鋼錠的脫模吊運，行車、臺梁、鋼絲繩掛好后才能起吊。鋼錠按預先畫好的位置放在運送臺車上，將其運至指定的位置。
5 結論
(1) 鋼錠模選擇二十四邊形、高徑比在0.9～1.3 之間，可得到內部組織致密度良好的鋼錠。
(2) 選擇質量優良且穩定、使用效果好、壽命長的耐火材料，可確保鋼液純凈度、產品質量和安全生產。
(3) 選擇S、P、Cu、As、Sn、Sb 等殘余有害元素含量低的原材料，可使鋼液中的殘余有害元素控制到很低水平。
(4) 制定有效的安全組織保證體系和安全質量保證體系，在生產過程中聽從統一指揮，可確保產品順利產出。
(5) 各環節的方案均應反復論證，并且形成指導性文件，消除存在的各種潛在隱患，將風險控制在最低點。
(6) 通過對原材料、冶煉環節及鑄錠環節采取的各種措施，可使鋼錠的純凈度和鋼錠內部各元素的均勻性得到有效的控制。
來源：《大型鑄鍛件》，如涉及版權，請聯系刪除
