鍛造加熱缺陷分析及工藝預防措施
作者：admin
發布時間：24-01-09
點擊量：1360
鍛造中，金屬坯料鍛前大部分需要加熱，以改善金屬塑性及變形抗力。金屬的鍛前加熱是鍛件生產過程中的重要工序。如果有同素異構轉變的材料加熱時，在一定的溫度區間有相態轉變，正確地利用這一規律，恰當?shù)剡x擇加熱溫度，就可以使金屬坯料在塑性較好的組織狀態下進行成形。
1、加熱方法種類及比較
通常加熱方法主要有火焰加熱法和電加熱法兩大類。生產實踐表明，二者各有優缺點?；鹧婕訜岬膬?yōu)點：燃料來源廣，爐子修造容易，費用較低，加熱的適應性強等。缺點：勞動條件差，加熱速度慢，加熱質量較難控制等。電加熱的優點：升溫快（如感應電加熱等），爐溫容易控制（如電阻爐），氧化，脫碳少，勞動條件好，便于實現機械化、自動化。缺點：對坯料尺寸、形狀變化的適應性不強，設備結構復雜，投資費用較大。
2、鍛造加熱缺陷原因分析及防止措施
2.1 氧化
氧化過程屬于擴散過程。鋼料表層的鐵以離子狀態由內部向表面擴散，而爐中的氧化性氣體以原子狀態吸附到鋼料表面并向內部擴散，形成氧化皮。通常擴散過程是由外向內逐漸減弱的，因此氧化皮是由三層不同的氧化鐵組成。
氧化主要受內因（如鋼料的化學成分和幾何尺寸等）和外因（如爐氣成分、加熱溫度和時間）的影響。對于一定的金屬材料，減少或消除氧化主要是控制外因。相對表面積越大，則氧化皮越多。
（1）爐氣成分火焰爐的爐氣成分通常有氧化性氣體、還原性氣體（CO、H2）和中性氣體（N2）。如果爐氣呈氧化性時，易產生較厚的氧化層，而爐氣呈還原性時，即使產生氧化層，其厚度也較薄，甚至可忽略。具體爐氣呈氧化性還是還原性與空氣供給有直接關系。

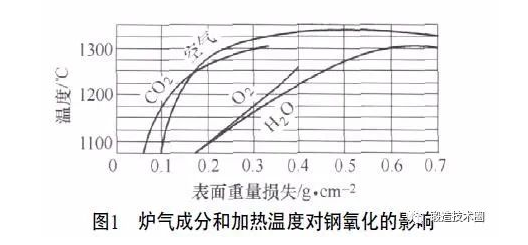

（2）加熱溫度隨著加熱溫度的逐步升高，金屬氧化擴散速度也相應加快，氧化燒損也相應加大，從而形成較厚的氧化皮。一般情況下，600℃以下時金屬氧化速度很慢，但當溫度超過800℃時，氧化加劇，其關系如圖1所示。

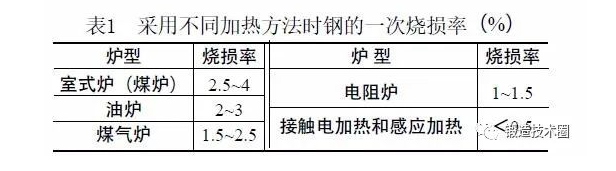

（3）加熱時間鋼料處在氧化性介質中的加熱時間越長，氧化擴散量越大，于是形成的氧化皮也越厚。特別是高溫階段的加熱時間越長時，其影響更大。金屬的氧化燒損危害很大，一般情況下，鋼料每加熱一次便有1.2%~3%的金屬燒損（見表1）。同時氧化皮還加劇模具的磨損，降低鍛件的表面質量。殘留氧化皮的鍛件，在機加工時刀具刃口很快磨損。因此，減少或消除加熱時金屬的氧化燒損對鍛造生產來說非常重要。
在加熱工藝上通常采用快速加熱，并縮短加熱時間等措施減少燒損。采用無氧化加熱是減少和消除氧化的有利措施之一。
2.2 脫碳
脫碳是擴散作用的結果，一方面爐氣中的氧向鋼內擴散；另一方面鋼中的碳向外擴散，這樣便使鋼表面形成了含碳量低的脫碳層。從整個過程來看，脫碳層只在脫碳速度超過氧化速度時才能形成，或者說，在氧化作用相對較弱的情況下，可形成較深的脫碳層。
脫碳主要受鋼的化學成分等內因和加熱時的爐氣成分、加熱溫度和時間等方面的影響。
脫碳對金屬構件性能的影響：
（1）對于需要淬火的金屬構件，脫碳使其表層的含碳量降低，淬火后得不到要求的硬度。
（2）脫碳使鋼件的疲勞強度降低，高速鋼表面脫碳后使其熱硬性下降。
（3）零件上不加工部分有脫碳層時，將使其性能降低；在零件加工部分的脫碳層，如其深度在加工余量的范圍內，可再加工時去掉。如果超出加工余量的范圍，將殘留脫碳層，從而引起零件性能的不均，造成報廢。
一般用來減少氧化的措施，同樣可以用于防止脫碳。
2.3 過熱
至于晶粒粗大到什么程度才算過熱，應視具體材料而有所不同。如碳鋼（包括亞共析鋼和過共析鋼）以直接冷卻后晶粒粗大并出現魏氏組織作為判斷其是否過熱的組織標志；馬氏體、貝氏體鋼過熱之后，除晶粒粗大外還常出現晶內織構組織；高合金鋼或高速鋼過熱后晶粒粗大且一次碳化物角狀化；鈦合金過熱后，不但晶粒粗大，而且還出現明顯的β晶界和平直細長的魏氏組織。

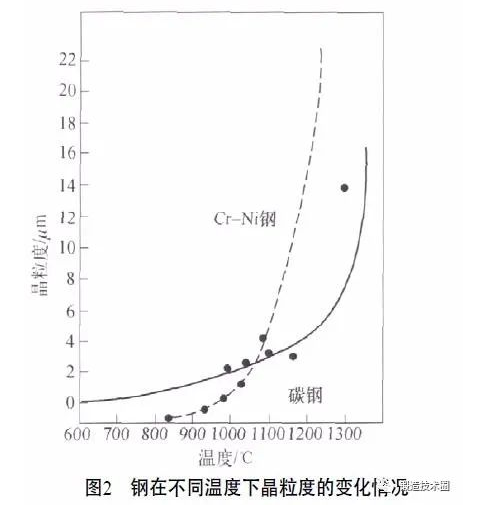

鋼在不同溫度下晶粒度的變化情況如圖2所示。

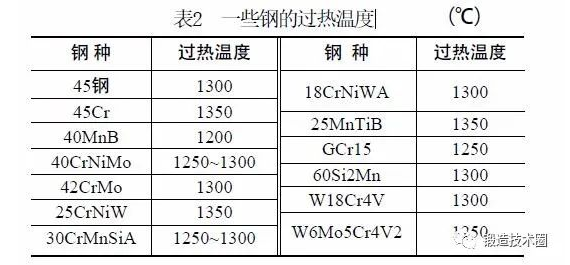

鋼料的過熱溫度主要取決于其化學成分。對于不同的鋼種，其過熱溫度也不同（見表2）。
通常，鋼中有些合金元素會增加其過熱傾向，如C、Mn、S、P等元素，而Ti、W、V、N等元素可減小鋼的過熱傾向。
生產實踐表明，某些鋼的過熱對鍛造過程的影響不是很大，甚至過熱較嚴重的鋼材，在足夠大的變形程度下一般可以消除。過熱的結構鋼經正常熱處理之后，其組織可以改善，性能也隨之恢復。但是，有些過熱的鋼，如果鍛造時的變形程度較小，終鍛溫度偏高，則鍛后將出現非正常組織（即過熱組織）。
由于過熱的組織晶粒粗大，會引起力學性能尤其是沖擊韌度的降低。這是因為與細晶粒相比，粗晶粒鋼晶界面積減少，從而使晶界雜質密度增加，晶粒間的結合力減弱。
近年來研究表明，合金結構鋼容易產生穩定過熱，如45鋼、9Cr18不銹鋼、GCr15軸承鋼、60Si2Mn彈簧鋼、高速鋼等常產生穩定過熱。因此，為避免鍛件產生穩定過熱，在鍛造工藝上通常采用如下措施：
（1）控制加熱溫度，盡量縮短高溫和保溫時間。加熱時，坯料不要放在爐內局部高溫區。
（2）在鍛造時要使鍛件有足夠的變形量，以破碎粗大的奧氏體晶粒。對于需要預制坯的模鍛件，應保證鍛件各部分有適當?shù)淖冃瘟俊?/p>
（3）過熱后冷卻速度要控制好。
2.4 過燒
過燒鋼斷面呈淺灰藍色，晶粒粗大似豆腐渣狀。工模具鋼（高速鋼、Cr12MoV鋼等）過燒時，晶界因熔化而出現魚骨狀萊氏體。鋁合金過燒時出現熔化三角區和復熔球等。
鍛造時過燒的坯料一擊就碎，因此過燒是加熱時的致命缺陷。雖然極少數微過燒的鋼，經高溫長時間退火，再經大變形量鍛造后可得到補救，但一般是不能用熱處理或熱加工方法來補救的。局部過燒的鋼，當制造不太重要的零件時，可將過燒部分切去，其余部分可以繼續使用。

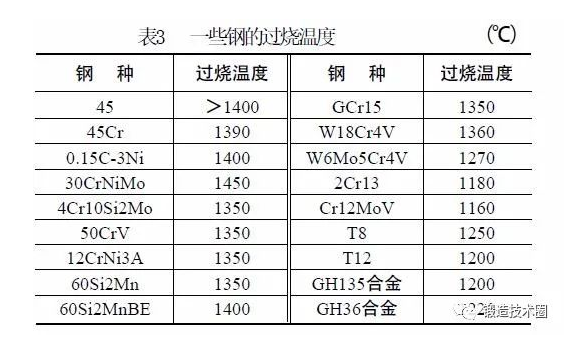

鋼的過燒溫度主要受其化學成分的影響，并且因不同的鋼種而異（見表3）。
通常鋼中的Ni、Mo等元素易使其產生過燒，而Al、Cr、W等元素則能減小其過燒。
減少和防止過燒的辦法是嚴格遵守加熱規范，特別是要控制出爐溫度及在高溫時的停留時間。
2. 5 裂紋
如果鋼在加熱過程的某一溫度下，內應力超過強度極限，那么就要產生裂紋。通常內應力有溫度應力、組織應力和殘留應力。
（1） 溫度應力 溫度應力大小與鋼的性質、斷面溫差有關。一般只有在鋼料出現溫度梯度，且處于彈性狀態時，才會產生較大的溫度應力并引起開裂。鋼的溫度低于550℃時處于彈性狀態，因此當其處于這個溫度范圍以下時，溫度應力的影響就顯得較為突出。當溫度應力超過了強度極限，就會產生裂紋而造成鋼料的破壞。當溫度超過550℃時，鋼料塑性較好，抗力較低，通過局部塑性變形可以使溫度應力得到部分消除，此時就不會造成鋼料破壞了。
溫度應力一般都是三向應力狀態。生產實踐和理論計算表明，圓柱坯料中心部分產生的軸向溫度應力較切向和徑向溫度應力都大（且是拉應力），因此鋼料加熱時心部產生裂紋的傾向性較大。
研究表明，溫度應力隨時間的變化規律與斷面溫差隨時間的變化規律相同。鋼料的斷面尺寸越大，則其溫差也越大，因而產生的溫差應力也越大。
（2）組織應力組織應力也是三向應力狀態，其中切向應力最大。隨溫度的升高，表層先發生相變，由珠光體轉變?yōu)閵W氏體，比容減小，于是在表層引起拉應力，心部為壓應力。此時組織應力與溫度應力反向，使總的應力值減小。當溫度繼續升高時，心部也發生相變，此時引起的組織應力是心部為拉應力，表層為壓應力，雖然與溫度應力同向，使總的應力值增大，但這時鋼料已接近高溫，不會造成開裂。
（3）殘留應力鋼錠在凝固和冷卻過程中，由于外層和中心冷卻次序的不同，各部分間的相互牽制還要產生殘留應力。外層冷卻快，中心冷卻慢，因此殘留應力在外層為壓應力，在中心部分為拉應力，其符號與溫度應力相同，因此鋼錠加熱時，對殘留應力應給予足夠的重視。
總之，鋼料的加熱，特別是500℃以下加熱時，應避免加熱速度過快，此時鋼料的塑性較低，溫度應力較大，在溫度應力和坯料中原有應力的共同作用下，有可能產生裂紋。為防止裂紋的產生，對鋼料的加熱，特別是斷面尺寸大的鋼錠和導熱性差的高合金鋼的加熱，其低溫階段必須緩慢加熱，并且制定和遵守正確的加熱規范。
3、結語
金屬材料加熱涉及理論極為廣泛，實踐中注意的事項也很多，控制不好就會造成嚴重損失，尤其是比較昂貴的金屬材料。因此，在實際生產中必須按加熱規范操作，嚴格控制加熱過程，才能達到預期效果。
作者：文/陽泉煤業集團華越機械有限公司陳迎華
來源：《金屬加工熱加工》，如涉及版權，請聯系刪除！
