實現大型鍛件質量控制應滿足的鍛造工藝條件
作者：admin
發布時間：24-01-11
點擊量：1462
大型鍛件的質量主要表現在純凈性、均勻性和致密性三方面，其中任一項不足都會影響產品質量，而形成缺陷。大型鍛件的內部質量要求很高，不僅要求做機械性能和晶粒度檢驗，而且要求做超聲波探傷檢查。當缺陷超過限度，不能滿足技術條件要求時，致使產品報廢。因此，控制缺陷的超標是保證產品質量的關鍵。對大型鍛件的熱塑性加工過程進行科學控制，消除鍛件中的缺陷，保證良好的組織和性能，獲得優質產品是控制鍛造的目標。
生產大型鍛件用的鋼錠內部一般存在著三類原始缺陷，即孔洞類缺陷、固體類缺陷和氣體類缺陷 。針對上述不同形式的缺陷，綜合研究鍛造過程中大型鍛件變形規律、夾雜行為、內部缺陷及其損傷發展過程和材料高溫力學性能，系統分析有效壓實孔洞性缺陷、合適的變形量范圍、控制變形載荷、變形速度、變形溫度以及采用合理的工、輔具等綜合影響效果，提出實現大型鍛件鍛造質量控制應滿足的工藝條件。
1.大型鋼錠內部主要缺陷及鍛造特點
大型鋼錠在注錠、凝固過程中，由于其本身特性鋼錠內部不可避免的產生缺陷，其主要存在形式如表1所示。
綜合研究結果和生產實踐證明，良好的鍛造工藝可以消除或改善鋼錠中大部分原始缺陷。在鍛造過程中，材料內部孔洞型缺陷的變化存在二重性，表現為缺陷在外力作用下既有可能擴展，又有可能在高溫擴散、再結晶的作用下逐漸減小、焊合，甚至已出現的缺陷還可重新修復，并且強度不會降低，而其具體成因條件目前尚未見過有關報導。因此，制定大型鍛件鍛造工藝時應保證有效地消除孔洞型缺陷，防止缺陷損傷發生，還可用于修復已生產或使用報廢的產品。對于固體型缺陷，鑄態粗晶可以通過變形細化并重結晶，析出物可以被打碎而彌散并作為形核基等。塑性夾雜、偏析和異金屬可通過鍛造使其形貌合理。合理的鍛造工藝可以避免產生混晶和消除夾雜邊緣的裂紋。對于氣體型缺陷，一方面可以在高溫變形及重新加熱過程中部分擴散溢出，另一方面則靠恰當?shù)腻懞鬅崽幚韥砀纳?。在鍛件?nèi)部，雖然氣體含量極少，但是氣體原子可向微孔洞等缺陷處“富集”，致使氫害形成。因此，通過鍛造減少孔洞型缺陷，使固體型缺陷改變形貌及分布合理，則可增加基體材料對氫致裂紋的抵抗能力。
2.制定質量控制鍛造工藝應滿足的條件
大型鍛件最常用的成形工序是鐓粗和拔長。針對大型鍛件的鍛造特性，研究表明影響其質量的工藝要素如下：
2.1 有效壓實孔洞，防止缺陷損傷發生

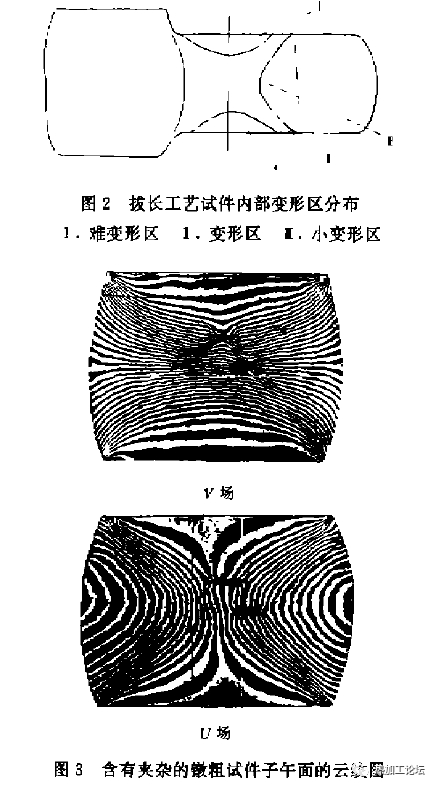

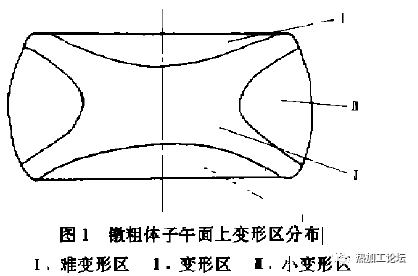

鐓粗體子午面上變形區分布如圖1所示，拔長工藝試件內部變形區分布如圖2所示。其共同特點是：在正常變形條件下，難變形區的形狀和大小基本不變化，變形集中于心部，在難變形區和變形區交界處，形成了一狹窄的剪切梯度帶。與砧面接觸的難變形區中的孔洞型缺陷在單一鐓粗和拔長工序中無法閉合，必須依靠其它工序來消除。鐓粗和拔長工序的合理匹配，是保證消除孔洞型缺陷的有效手段。但是，單一工序變形量并非越大越好。圖3為含有夾雜的鐓粗試件子午面的云紋圖。由圖可知，缺陷周圍存在著較大的應力集中。當變形量增大時，缺陷間的局部應力集中急劇增大，非常容易引起缺陷損傷發生，生成新的裂紋 試驗得出鐓粗變形時應保證高徑比H／D>0.6，拔長變形時高砧比H／>0.58為宜。
圖4中，0～ε1為變形初始階段，通過變形可使鋼錠中的孔洞、疏松和硬性夾雜邊緣的裂紋控制為最??；ε1～ε2為建議選擇的鍛造工作范圍；ε2～ε3范圍內，塑性夾雜被壓成片狀，在夾雜邊緣產生裂紋；ε3～ε4區間，塑性夾雜被擠入裂紋并使夾雜相連、聚合，致使探傷超標ε4～ε5范圍，夾雜被壓成幾段，可作為報廢品改鍛的補救工作范圍；應變量再增大，大于ε5超過材料變形極限，基體將斷裂。
由于鋼錠情況和變形工藝等不同，圖4中各階段所需的應變量相差較大，該圖定性描述了消除材料內部缺陷的工作范圍。雖然許多因素如應力、應變速率等都影響著ε1～ε5之值，但其規律是一致的。對于某一特定工藝，可通過實驗確定各階段的應變值范圍，根據其具體工藝目的要求，選擇應變量。
2.3 控制最大載荷，保證變形方式不變化

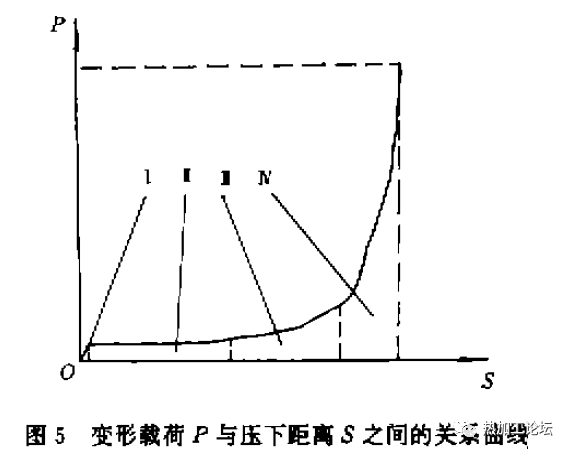

在鐓粗和拔長工藝中，控制初始應變速率小于0.0001S-1，其變形載荷P與壓下距離S之間的關系如圖5所示。由圖可知，Ⅰ區變形初始為理想彈性變形，載荷與變形按比例增加；Ⅱ區變形處于穩定流動狀態，載荷基本保持恒定；Ⅲ區載荷逐漸增大，此時試件與砧面接觸面積逐漸變大；Ⅳ區載荷急劇增大，這是由于試件內部變形方式發生了變化，即由壓縮變形為主轉變?yōu)榧羟凶冃危蠖嗳毕菰诖朔秶a(chǎn)生。鐓粗和拔長壓下率越大，變形分布越不均勻。因此，制定工藝時需控制變形最大荷載，使其比正常塑性流動所加載荷稍大即可。
2.4 壓機速度的制定應兼顧質量與效率

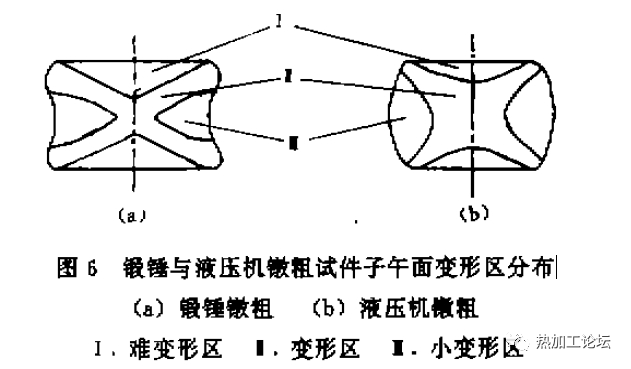

鍛壓機械的加載速度直接影響著砧面與工件之間的摩擦狀況，關系著晶粒組織在變形過程中能否完成再結晶，因而影響著材料內部變形方式和載荷大小。在同樣溫度、變形量、同種材料等條件下，鍛錘與液壓機鐓粗試件子午面變形區分布如圖6所示。由圖可知，壓下速度快的鍛錘鐓粗試件，其心部變形區面積小，與砧面接觸的難變形區面積大，二區之間剪切梯度加劇。
在鍛壓生產中，壓下速率慢、成形效率低，變形較均勻。壓下速度快，變形不均勻，特別是Ⅰ 、Ⅱ區交界處速度梯度更加明顯，形成了所謂的“剪切帶”，材料易出現加工硬化。對含有夾雜、孔洞等缺陷的非均質材料，在二相界面由于變形能力不同，很容易導致應力集中，加之鍛件金屬組織不易充分再結晶，因此交界處非常容易形成剪切裂紋，致使局部破壞。因此，在制定工藝時，變形速度的選取應避免變形體內部形成激烈剪切帶。
2.5 溫度范圍的選取應關注局部溫度變化
溫度是影響組織變化、裂紋產生方式的重要因素之一。高溫變形過程中，裂紋產生有三種類型：(1)夾雜處基體形成孔洞，孔洞長大，直至匯合；(2)夾雜與基體脫開形成孔洞，然后沿其界面擴展到基體，直至斷裂。(3)裂紋萌生于晶界，并沿晶擴展，直至斷裂。溫度高裂紋萌生早但不易擴展，溫度低裂紋萌生晚但易擴展。導致上述現象的原因是由于溫度變化，夾雜和基體材料的變形性能改變。
由于變形能的大部分將轉化為熱能，致使變形體溫度升高，特別是由于變形不均勻，局部溫度升高過大，高溫區萌生的裂紋極易在低溫區中擴展，導致材料發生損傷，對產品質量帶來巨大隱患。制定工藝時，不僅要考慮合理的始、終鍛溫度，而且應充分考慮由于變形致使局部溫度劇烈升高引起的不良后果。
2.6 “合適” 的工、輔具
使用合適的工、輔具不僅可提高成形效率，而且可提高成形質量。例如，鐓粗過程中，使用凹砧、平砧、凸砧，材料內部變形分布規律相差甚遠。在生產餅類件時，終鍛成形時采用套圈鐓粗，不僅外觀質量好，而且可提高產品內部質量。但是，使用工、輔具時應防止重成形而忽視了對鍛件內部質量的影響。如使用馬杠擴孔，變形量過大易引起內部缺陷損傷。
3.生產性考證
根據上述質量控制思想制定的鍛造工藝已用于第一重型機械集團公司生產300MW核電特大型管板，西安重型機器廠生產模塊等大型鍛件，取得了巨大成功，效果顯著。
4.結論
影響大型鍛件產品質量的因素眾多，組織大型鍛件的生產是一復雜的系統工程。要得到合格的大型鍛件產品，應同時滿足上述條件。目前其有效途徑是通過計算機綜合分析，比較各影響因素，有效地排除各種隱患，制定獲得較好綜合效果的生產工藝。
