大型鍛件鍛造工藝?yán)碚撆c技術
作者：admin
發布時間：24-01-16
點擊量：1511
現行的鍛造工藝?yán)碚摯嬖谥蛔悖行┱擖c(diǎn)不完善甚至是錯誤的。例如：對于平板鐓粗，現行的鍛造工藝?yán)碚撜J(rèn)為，在變形體內部總處于三向壓縮應力狀態，這與作者所做的實驗不符；對于平砧拔長與FM(Free from Mannes-mann effect)鍛造法，現行的工藝?yán)碚撝挥姓鑼挶纫粋€(gè)工藝參數來控制軸向應力，而忽略了橫向應力問題；現行的工藝?yán)碚撆c技術，對于餅類鍛件與寬板鍛件所形成的內裂缺陷在理論上不能解釋等。本文綜述了作者在大型鍛件鍛造新理論與新技術方面，近期所取得的重大進展，糾正與完善了現行鍛造工藝?yán)碚摰牟蛔恪?/span>
1、平板間鐓粗圓柱體及方柱體
在普通平板間鐓粗圓柱體，由于毛坯端面摩擦力的作用，在兩端形成剛性區(或難變形區)，使得鐓粗體內滿足塑性條件不一致。

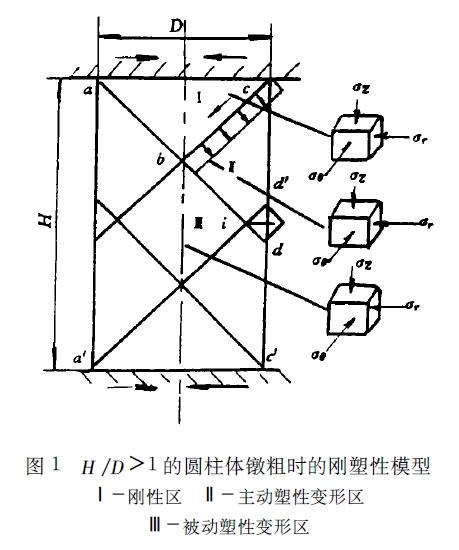

在毛坯高徑比H/D大于1的情況下進行鐓粗(圖1)，某些區域先滿足塑性條件，有起始塑性變形的趨勢，稱該區域?yàn)橹鲃?dòng)塑性變形區；而有些區域不滿足塑性變形條件，沒有起始塑性變形的趨勢，稱該區域?yàn)楸粍?dòng)塑性變形區。由于鐓粗體是一個整體，被動塑性變形區要受到主動塑性變形區的牽制，使得在被動塑性變形區內承受著徑向和切向(周向)拉伸應力 σr、σθ。這就是圓柱體平板間鐓粗剛塑性力學模型拉應力理論的核心。

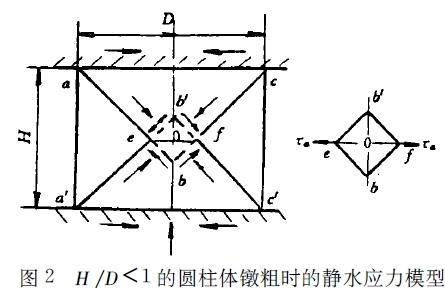

當毛坯高徑比H/D小于1的毛坯進行鐓粗(圖2)或瞬時高徑比小于1的變形體繼續鐓粗時，由于端部摩擦所形成的難變形區(瞬時的、動態的)，可以認為是靜水應力區。那么，靜水應力區的變形應是純剪切變形。當(H/D≤1)時，產生的剪切變形與應力就很強烈，有可能在毛坯上下對稱平面附近金屬薄弱處產生裂紋型缺陷。這就是圓柱體平板間鐓粗靜水應力模型切應力理論的核心。
前者打破了鐓粗體(不論高徑比大小)內三向壓應力傳統之說，為正確解釋鐓粗體形成雙鼓形(H/D>2)、單鼓形(H/D≤2)及雙鼓形轉變成單鼓形提供了力學依據，并為軸對稱塑性體的廣義滑移線解和主應力分塊法、數值模擬求其應力場提供了力學模型，后者圓滿地解釋了大型餅類鍛件常出現的“夾餡餅”缺陷問題，也為正確編制大型餅類鍛件的工藝提供了理論依據。
平板鐓粗圓柱體的新理論已被定性物理模擬及數值模擬、廣義滑移線解 、力學分塊法”和生產解剖試驗所證實。
剛塑性力學模型和靜水應力力學模型同樣可適用于定性分析方柱體平板間鐓粗時其高度大型鑄鍛件方向?qū)ΨQ(chēng)面上的應力分布。該分析對拔長工序的重新認識與合理應用有重要的理論和實際意義。
2、錐形板鐓粗新工藝

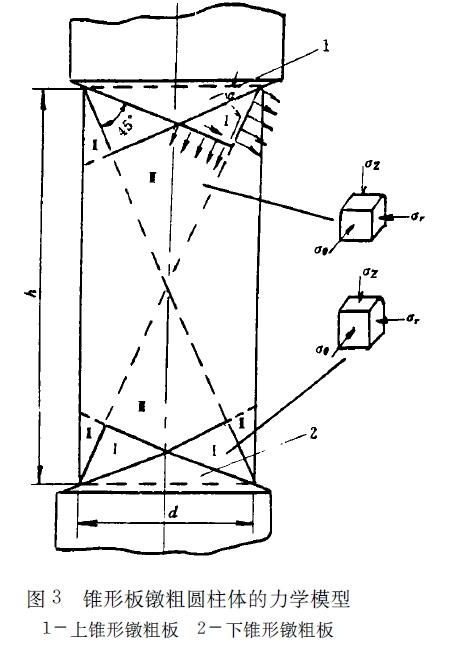

平板鐓粗有兩大缺陷：一是鐓粗體內變形不均勻，二是應力狀態不佳。要從根本上改善這兩種情況，只有從改變毛坯端部的邊界條件入手。一條途徑是減少毛坯端部接觸面應力（ 如采用軟金屬墊鐓粗和加潤滑劑鐓粗）或改變變形方式（如采用上、下小方砧局部鐓粗和疊鍛等）；另一條途徑是改變鐓粗板形狀。作者著眼于后者，提出了一種新工藝—錐形板鐓粗（圖3）。這種工藝改善了變形體內部的應力狀態，能迫使平板鐓粗的剛性區變形(H/D＞1)，能消除(H/D＜1)或降低(H/D≤1)平板鐓粗靜水應力區的剪切變形強度。這對鍛合毛坯的內部空洞型缺陷、改善毛坯內部金屬的組織與性能、防止內部新缺陷（ 如夾雜性裂紋） 的產生起到良好的效果。
3、平砧（或與大平臺）間拔長矩形截面毛坯
3.1 平砧拔長矩形截面毛坯的理論及其工藝參數的量值匹配

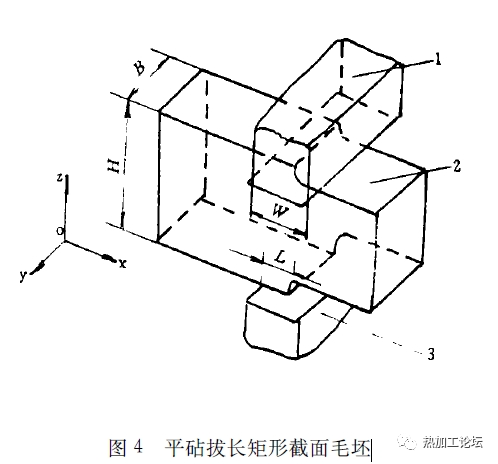

對于平砧拔長(圖4)，前人進行了很多研究。但在諸研究中，只注意到了拔長變形體的軸向應力問題，而忽略了拔長體的橫向應力問題。隨著平板鐓粗圓柱體新理論的建立，發展到平板鐓粗方柱體的兩個新力學模型的形成，必然促使形成與提出新的拔長工藝?yán)碚?。該理論論證了只有砧寬比W/H 一個工藝參數的不足，而應補充一個工藝參數—料寬比B/H，才能正確描述拔長毛坯變形中心區域的應力狀態與有效地控制鍛件質量。同時用料寬比和砧寬比控制鍛件內部質量的拔長工藝，簡稱為L(zhǎng)Z鍛造法。
根據金屬流動的規律，拔長坯料的平均展寬率ψ=(B-B0)/B0與砧寬比L0/H0(當L0≈W時，砧寬比為W/H0）、料寬比B0/H0 和壓下率η＝(H0-H )/H0 有關。如假定砧寬比≥0.8～0.9，送進量L0(或W)與坯料寬B0 近似相等，展寬率ψ對應于壓下率η的關系如圖5曲線1所示。利用曲線1，可進行平砧拔長矩形截面毛坯的截面變換計算。
根據毛坯拔長截面變換與相應工藝參數的計算，可得出如下結論：
（1）拔長方坯，選用壓下率ηi＝10.5%，ηi＝20%(I ＝2，3，4，…)，可滿足其他工藝參數得到最佳的匹配。
（2）在壓下過程中，能滿足砧寬比W/H 在0.85～1.06的范圍中變化，使之在變形過程中不出現軸向拉應力。
（3）能滿足料寬比B/H 在0.85～1.18的范圍中變化，可避免在變形過程中出現橫向拉應力。
（ 4）正確操作，拔長時較準確地選用變形壓下前的砧寬比L0/H0≈0.85，可使得L0≈B0，滿足實驗初始條件。
3.2 新FM 鍛造法

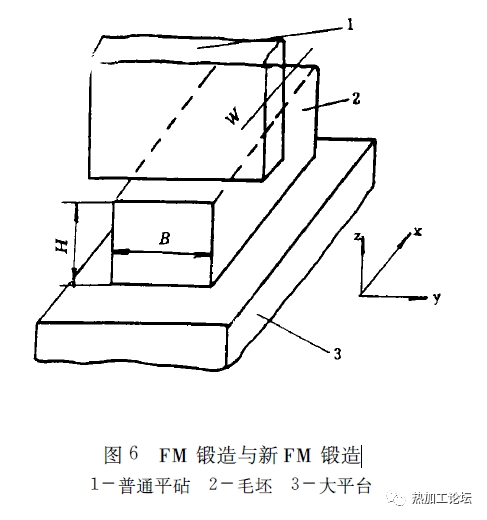

FM鍛造法相對于應用最多的平砧拔長而言是一種特殊鍛造工藝。該法使用鍛造工具的特征是上用普通平砧、下用大平臺(圖6)。所謂FM 法，原意是毛坯變形區中心不出現軸向拉應力，即免除Mannesmann效應的鍛造法。工藝條件是：砧寬比W/H ≥0.4，經證軸向應力是壓應力。與上、下平砧拔長軸向不出現拉應力的砧寬比W/H ≥0.8～0.9相比，要小一倍以上。故所需鍛壓力，前者只為后者的2/3。FM鍛造法省力，這是它的優點。與傳統的拔長工藝一樣，F(xiàn)M鍛造法也只注意到了變形體內的軸向應力問題，而忽略了變形體內的橫向應力。這里，提出一個既控制毛坯變形區中心不出現軸向拉應力，又控制毛坯變形區中心不出現橫向拉應力，上用普通平砧、下用大平臺的鍛造方法，稱之為新FM 法。
新FM鍛造法(圖6)的實質—增加了料寬比的控制。要實現毛坯中心無橫向拉應力作用，以及緩和靜水應力區內的剪切變形強度，應控制料寬比B/H 在0.83～1.20的范圍內。保證砧寬比和料寬比在較理想的范圍中變化，最合適的壓下率(雙面)應為22%。
應用圖5曲線2，可進行新FM鍛造法壓縮矩形毛坯的截面變換計算。
4、無橫向拉應力鍛造法
4.1 問題的提出
在液壓機上用上、下平砧拔長矩形截面毛坯（LZ 鍛造法)或用新FM 鍛造法，要在變形區中心無橫向拉應力作用，必須控制料寬比B/H在有效的范圍內，才有可能實現。這對用于鍛造軸類鍛件的開坯是可行的，也是很好的工藝方法。但對寬板鍛件（ 如鍛件寬度與其高度之比大于1.5) ，采用上、下普通平砧進行鍛造，當毛坯窄面與壓機作用力方向一致時，在變形區中心可能形成兩向拉應力；料寬比過小形成橫向拉應力是無疑的；還可能砧子的寬度不夠，滿足不了砧寬比的要求，形成軸向拉應力。在變形區內存在兩向拉應力，形成內部裂紋的危險性最大。當毛坯再翻轉90°壓縮時，由于料寬比B/H 過大，在靜水應力區內，產生強烈的剪切應變與應力，這可能在變形區水平對稱平面附近萌生裂紋源，尤其在金屬薄弱處更加劇烈。
采用新FM法鍛造寬板類鍛件比用普通平砧拔長法要好，能滿足砧寬比的要求，不能形成軸向拉應力。無疑，料寬比不能得到有效控制，但新FM法鍛造每次壓縮時的壓下量，要比平砧拔長時小一倍，故在變形過程中形成橫向拉應力裂紋源與萌生剪切裂紋源的可能性要比用平砧拔長法小得多，但后者的隱患沒有得到根本的解決。
要想從根本上改善不受料寬比的控制，只有改變砧面的形狀才有可能。這里提出一種上、下錐面砧的鍛造工藝，能實現無橫向拉應力的鍛造。
4.2 錐面砧拔長矩形截面毛坯的力學模型
圖7為錐面拔長矩形截面毛坯的力學模型。接觸面間沒有相對滑動。在拔長過程中，與錐面成45°的金屬稱為剛性區。剛性區Ⅰ直接作用于金屬Ⅱ區和Ⅲ區。很明顯，忽略軸向應力的影響，Ⅲ區一定受橫向壓應力作用。
要實現無橫向拉應力鍛造，錐面砧的α角要設計正確。當α＝0時，即變成平砧拔長。
5、結果與討論
（1）在大型鍛件鍛造工藝?yán)碚撋蠈?duì)平板鐓粗圓柱體和平砧拔長矩形截面毛坯提出了新理論，并反復經試驗驗證。這為建立正確的大型鍛件鍛造工藝?yán)碚摰於嘶A(chǔ)。
（2）相應提出的一系列新工藝，諸如錐形板鐓粗、LZ 鍛造法、新FM 鍛造法以及橫向無拉應力鍛造法等，可以有效地提高大型鍛件的質量。
（3）上述結論為研究與建立正確的大型鍛件鍛造指令專家系統提供了可靠的判據。
來源：《大型鑄鍛件》，如涉及侵權，請聯系刪除！！！
