18CrNiMo7-6 鋼齒輪軸開裂失效分析
作者：admin
發布時間：24-04-29
點擊量：3613
材質為18CrNiMo7-6 鋼的某齒輪軸經滲碳＋淬火＋回火熱處理并放置５天后發生軸向開裂，齒輪軸加工工藝為：正火→回火→車削→滲碳→淬火→低溫回火。為了明確齒輪軸的失效性質和原因，對齒輪軸斷口進行了宏、微觀形貌觀察和能譜成分分析，對材料微觀組織進行了檢查，并且測試了材料的硬度和氫含量。在明確齒輪軸失效機理的基礎上，提出了相應的預防措施。
試驗材料及方法

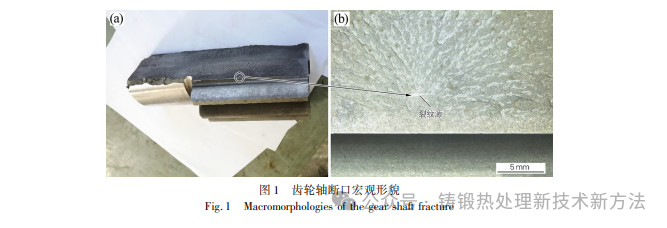

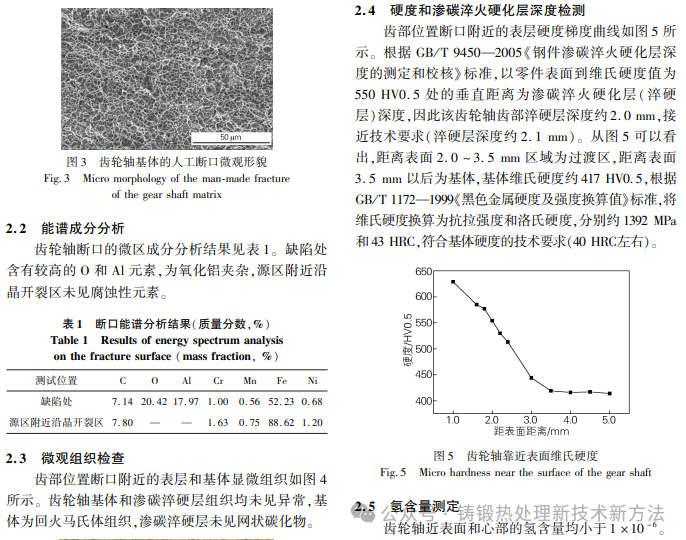

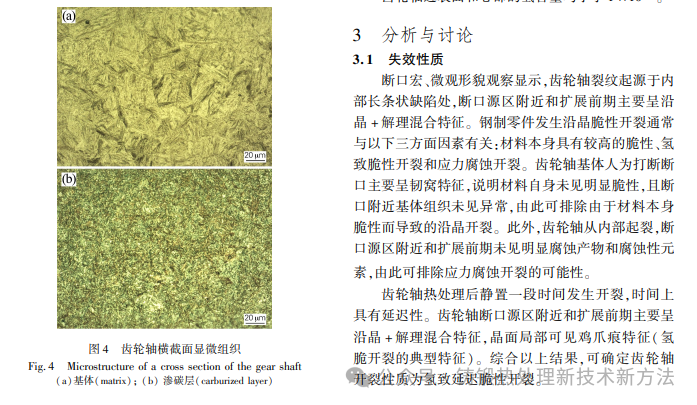

采用體式顯微鏡對齒輪軸斷口宏觀形貌進行分析，采用場發射掃描電鏡對齒輪軸斷口微觀形貌進行分析；采用掃描電鏡附帶的能譜分析儀對齒輪軸斷口進行微區成分分析；從齒輪軸齒部位置斷口附近切取橫截面試樣，試樣磨拋后采用顯微維氏硬度計對表層進行維氏硬度測試，載荷砝碼為500ｇ從齒輪軸齒部位置斷口附近切取橫截面試樣，經磨拋、腐蝕后在光學顯微鏡下觀察表層和基體微觀組織；分別從齒輪軸近表面和心部切取 ?５ｍｍ ×５ｍｍ 的圓柱試樣，采用氧氮?dú)浞治鰞x進行氫含量測試。
預防措施

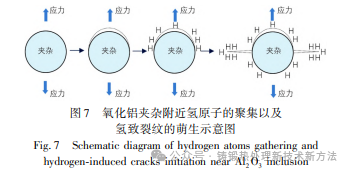

根據鋼制零件氫脆失效的影響因素，通常從以下三方面考慮預防措施：①降低材料中的氫含量；②調整熱處理工藝以適當降低材料的強度；③適當減小拉應力水平。齒輪軸基體氫含量較低，且齒輪軸基體硬度符合技術要求，因此可以從減小拉應力水平的角度來圖７氧化鋁夾雜附近氫原子的聚集以及氫致裂紋的萌生示意圖。
齒輪軸內部存在大尺度條狀氧化鋁夾雜，導致較大應力集中，是其發生氫脆開裂的主要原因。因此，應嚴格控制齒輪軸的材質。此外，應對齒輪軸內部的大尺度非金屬夾雜加強檢測。由于裂紋源區的大尺度氧化鋁夾雜是偶然存在的外來夾雜物，而非材料中數量較多且分布相對均勻的內生夾雜物，偶然存在的外來夾雜物通過常規的金相檢查很難發現，可采用超聲、渦流等無損檢測方法進行檢測。
結論和建議
１）齒輪軸開裂性質為氫致延遲脆性開裂。
２）齒輪軸內部基體存在大尺度條狀氧化鋁夾雜，導致較大應力集中，是其發生氫脆開裂的主要原因。
３）應嚴格控制齒輪軸的材質。此外，可以采用超聲、渦流等無損檢測方法對齒輪軸內部的大尺度非金屬夾雜進行檢測，以防止同類故障的發生。
來源：《鑄鍛熱處理新技術新方法》，如涉及侵權，請聯系刪除?。?！
