大型鍛件晶粒細化熱處理研究
作者：admin
發布時間：24-05-07
點擊量：3858
大型鍛件是冶金、核電、火電等高端裝備的核心構件，其制造水平是國家熱加工極端制造能力的體現，也是國家重大裝備建設的重要保障。由于其尺寸巨大，鑄錠澆注時存在多域流動和復雜的質能傳遞，凝固時間長，冷速差異大，導致晶粒和成分不均，夾雜等缺陷嚴重; 鍛造時需要反復、長時加熱和多次變形，溫度和變形量的均勻化難度大，缺陷和組織演變復雜; 熱處理面臨大尺寸特有的表面心部加熱冷卻不同步、熱處理應力巨大、組織調控復雜等難題。因此，大型鍛件的熱加工制造過程是一個復雜的系統工程，雖然我國已具備世界一流的鍛件熱加工裝備，但由于基礎研究落后，有些關鍵鍛件尚不能自主制造，與世界先進水平尚有一定差距。
大型鍛件的熱處理按照其作用可分為預備熱處理和性能熱處理; 預備熱處理，也稱為鍛后熱處理，通常是為了細化和均勻化鍛造造成的粗晶和混晶，消除鍛造后的殘余應力，提高其內部成分與組織的均勻性，為下一步的性能熱處理提供良好的組織狀態。最終熱處理也稱為性能熱處理，使構件最終獲得優異的力學性能。大型鍛件材料，尤其是中高淬透性鋼，如Ni-Cr-Mo-V、Ni-Cr-Mo、Ni-Mo-V 系等，珠光體轉變區顯著右移，其典型組織往往為貝氏體或貝氏體+ 馬氏體等非平衡組織，容易造成組織遺傳導致的晶粒粗大。
本文主要介紹造成鍛后晶粒細化非常困難的組織遺傳現象與起源，消除組織遺傳的常見工藝途徑，以及兩種典型大型鍛件的鍛后晶粒細化工藝。
1.大型鍛件中的組織遺傳
中高淬透性的大型鍛件用鋼通常具有強烈的組織遺傳傾向，即粗大的原奧氏體晶粒經冷卻后再次奧氏體化，新奧氏體會繼承原先的晶粒尺寸與位向，這就導致了大型鍛件中粗大與不均勻晶粒難以細化和均勻化。一般認為，組織遺傳是中高淬透性鋼的非平衡組織在緩慢加熱時所特有的現象。與平衡組織不同，非平衡組織奧氏體化時，在Ac1溫度附近易形成針狀( 薄片狀) 奧氏體，其和母相保持K-S 位向關系，在長大過程中發生合并，從而導致晶粒粗大。

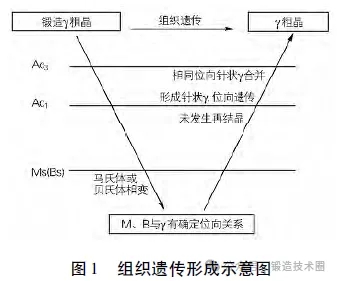

組織遺傳過程如圖1 所示，其發生的條件有: ①加熱前為非平衡組織，如馬氏體或貝氏體，具有保留原始奧氏體晶粒取向的能力; ②加熱至奧氏體形成溫度時，鐵素體不發生再結晶，保持原始晶粒位向; ③片狀奧氏體得到充分生長，經過一次相變循環之后，原奧氏體晶粒的位向、尺寸保持不變。
2.大型鍛件晶粒細化常用手段

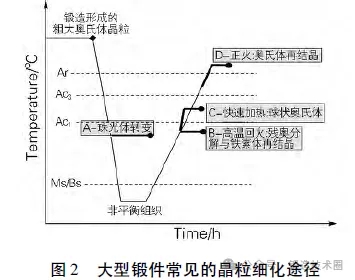

對于大型鍛件而言，組織遺傳是導致晶粒粗大的主要原因。針對切斷和抑制組織遺傳效應，國內外學者進行了大量研究，總結出以下幾種常見工藝方法( 圖2) ，主要包括臨界區快速加熱、高溫正火、高溫回火、過冷奧氏體平衡轉變等。
2.1 臨界區快速加熱( 獲得球狀奧氏體)

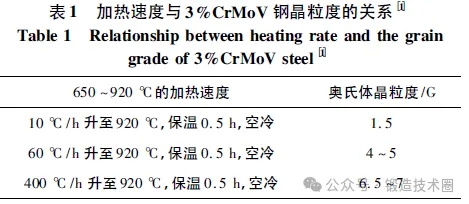

鋼的非平衡組織重新加熱進行奧氏體化時，新相形核既可以是針片狀，也可以是球狀。若轉變產物以前者為主，則原有的粗大奧氏體晶粒將得到恢復，造成組織遺傳; 若轉變產物以后者為主，那么晶粒將得到細化，消除組織遺傳，影響兩種產物形成的主要因素就是加熱速度。表1中列出了加熱速度對3% CrMoV 鋼晶粒度的影響。加熱速度越慢，則在較低奧氏體化溫度停留時間越長，片狀奧氏體發展得越充分，組織遺傳越嚴重。加熱速度越快，則球狀奧氏體迅速占主導地位，片狀奧氏體的影響急劇減弱。所以在這種情況下的晶粒細化關鍵就在于抑制片狀奧氏體的形核長大，得到球狀奧氏體，從而消除組織遺傳。
但是在大型鍛件的實際生產中，要達到消除組織遺傳的臨界加熱速度并非易事。有學者 針對26Cr2Ni4MoV 鋼( 其片狀奧氏體孕育期為140 s) 的組織遺傳開展了系統的研究，采用孕育期疊加原理進行計算，發現臨界加熱速度必須超過370℃ /h 才能有效防止組織遺傳。而現有的加熱設備條件只能保證直徑400mm 的截面達到這一加熱速度，對于很多直徑達2000～3000mm的大型鍛件，提高加熱速度難以實現消除組織遺傳的效果。
2.2 高溫正火( 奧氏體再結晶)
鋼的奧氏體再結晶是由于α→γ 相變體積膨脹造成較大的內應力，與加熱過程中的熱應力共同作用，使鋼“內硬化”，為回復及再結晶提供了驅動力。再結晶后的晶粒具有新的位向，與原始粗大晶粒沒有固定的位向關系，生長過程不會發生合并，可以有效切斷組織遺傳。
有學者對轉子鋼的奧氏體再結晶與晶粒遺傳的關系進行了系統研究，發現具有以下規律: ①奧氏體再結晶必須達到Ac3以上某一臨界溫度才能發生;②奧氏體再結晶需要一定的孕育期，溫度越高孕育期越短; ③奧氏體再結晶在一個溫度范圍內進行，再結晶終了時間隨溫度升高而縮短。
奧氏體再結晶屬于熱激活過程，受溫度影響極大。當再結晶溫度較低時，孕育期長，參與結晶的奧氏體數量較少，形核率也較低，再結晶后晶粒粗大; 當再結晶溫度較高時，孕育期短，晶粒長大速度快，再結晶晶粒也會粗大。因此，采用奧氏體再結晶的方法來細化晶粒的難點在于確定合適的再結晶溫度和等溫時間。
2.3 高溫回火( 消除殘留奧氏體)
組織遺傳性強烈的高淬透性鋼在奧氏體化過程中，片狀奧氏體沿板條界殘留奧氏體形成，從而保留了位向關系，它繼承了原奧氏體的位向，與之保持共格關系的α 相因此成為片狀奧氏體迅速生長的廣闊空間，使得片狀奧氏體在剛剛超過Ac1溫度后迅速生成長大，并在彼此相遇時合并成與原奧氏體晶粒尺寸、形狀和位向完全相同的粗大奧氏體晶粒，即發生了組織遺傳。所以，消除殘奧這一非均勻奧氏體形核的基底也是抑制晶粒遺傳的可行手段。進一步的研究發現，26Cr2Ni4MoV 鋼在600 ℃左右回火10 h，分解殘留奧氏體，從而細化晶粒的效果最好，可達6～7 級。
2.4 過冷奧氏體等溫轉變( 獲得平衡組織)
組織遺傳是非平衡組織特有的現象，如果大型鍛件在鍛造以后經歷一個平衡分解的過程，例如得到珠光體組織，當再次加熱時，珠光體內只形成球狀奧氏體，不保留原有位向，從而得到細化的晶粒，在根本上切斷了組織遺傳。對于某些大型鍛件用鋼，其含有較高的Ni、Cr、Mo、V 等合金元素，珠光體轉變曲線顯著右移，即使采用隨爐冷卻工藝，仍很難獲得珠光體組織。
2.5 合金成分優化
從材料設計的角度出發，在標準范圍內適當調整合金元素含量，亦是減輕或者消除組織遺傳的有效途徑。例如，從低壓轉子用鋼30Cr2Ni4MoV 的質量統計中可以看出，其在淬透性、強度、韌性有裕度的情況下，冶煉時對Cr、Ni 采取中限控制，C、V 采取下限控制，能有效地降低組織遺傳的敏感性，從而簡化鍛后熱處理工藝。
3.典型大型鍛件的晶粒細化與均勻化熱處理工藝
3.1 超大直徑30Cr2Ni4MoV 鋼低壓轉子鍛件
1000MW 級核電常規島汽輪機組低壓轉子鍛件是世界上所需鋼錠最大、鍛件毛坯最重、截面尺寸最大、技術要求最高的實心鍛件，熱處理毛坯重量超過300 t，最大截面直徑約2900 mm，長度超過11000 mm，是代表熱加工綜合技術最高水平的產品之一。由于其在前道熱加工工序中已形成穩定的粗大晶粒，且30Cr2Ni4MoV 鋼具有較強的組織遺傳性，因此，在鍛后熱處理中切斷組織遺傳并細化晶粒是亟待解決的關鍵問題。
3.1.1 多次正火工藝
多次正火是大型鍛件通常采用的鍛后熱處理工藝，經生產實踐證明可以有效地控制晶粒尺寸在要求范圍之內。鍛后熱處理的正火次數與鍛件尺寸大小及晶粒粗化程度有關，一般采用2 次及以上，其中第一次正火溫度稍高，第二次及以后的溫度稍低。

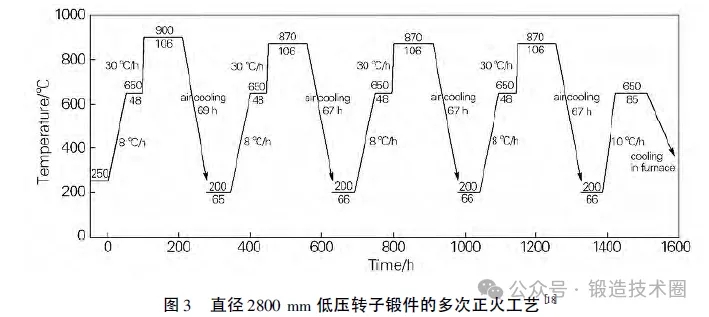

針對上述低壓轉子鍛件制定了900 ℃+870 ℃ +870 ℃+ 870 ℃的4 次正火工藝，工藝如圖3 所示。

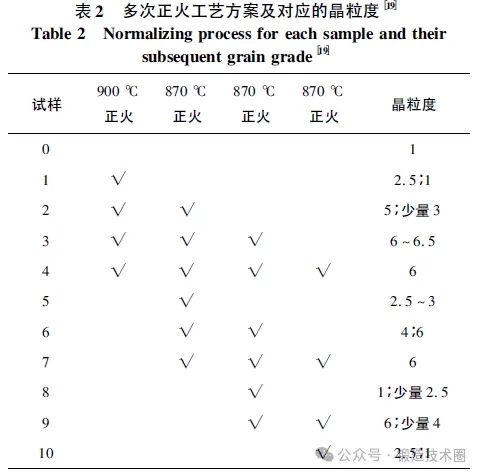

圖3工藝中各階段的晶粒度結果如表2所示，與原始粗晶粒相比，其晶粒都有不同程度的細化，細化效果隨正火次數的增加而提高，但是超過三次正火后晶粒度基本保持不變。
3.1.2 部分珠光體轉變+一次正火工藝
對26NiCrMoV鋼的研究表明，兩次珠光體轉變過程可以達到與4 次正火相近的晶粒細化效果，原因在于珠光體轉變使原奧氏體位向發生無規則地重排，阻礙了組織遺傳的形成，更有利于晶粒細化。但是易發生組織遺傳的鋼種，其珠光體等溫轉變過程往往需要很長時間。所以，對于超大直徑的30Cr2Ni4MoV 低壓轉子鍛件而言，可考慮部分珠光體轉變結合一次正火的鍛后熱處理工藝，以期節約處理時間，提高效率。

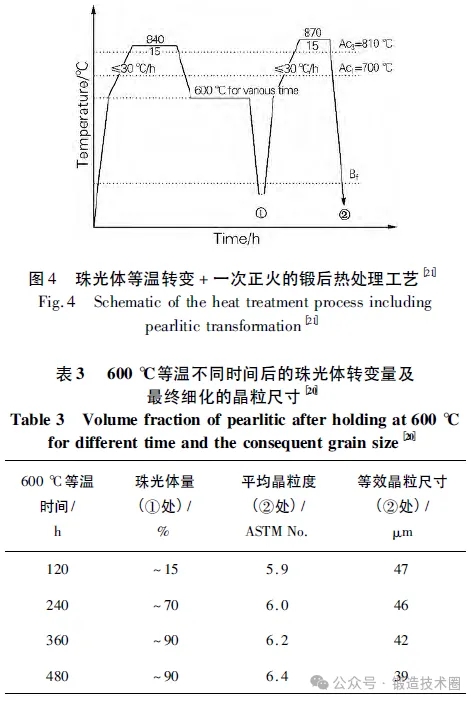

圖4 為600 ℃不同等溫時間的珠光體轉變+ 一次正火的熱處理工藝示意圖。等溫120、240、360 和480 h 獲得的珠光體轉變量與最終細化的晶粒尺寸如表3 所示。

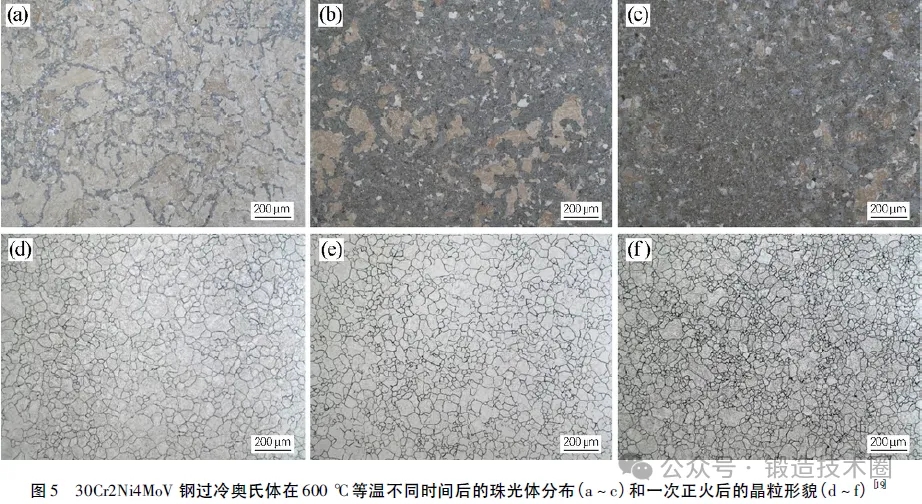

600 ℃等溫處理并不能獲得完全的珠光體組織，但是轉變后的珠光體組織呈現網狀分布，如圖5( a)所示; 再次加熱時，在粗大奧氏體晶界通常形成球狀奧氏體晶核，從而有效減小了組織遺傳的作用范圍。
從表3 和圖5 可以看出，等溫時間越長得到的晶粒越細，但其細化效果隨著等溫時間的延長，提升幅度并不顯著。等溫120h 獲得珠光體量雖然僅有約15%，但經過一次正火后晶粒度從原始的1級顯著降低至5.9 級，然而，等溫時間延長至360h，晶粒度僅小幅提升至6.2 級。
3.2 X12CrMoWVNbN10-1-1 超超臨界高中壓轉子鍛件
超超臨界汽輪機組的蒸汽溫度達到600 ℃、蒸汽壓力達到25～30 MPa，其高中壓轉子使用X12CrMoWVNbN10-1-1 鐵素體耐熱鋼與低壓轉子30Cr2Ni4MoV 鋼一樣，組織遺傳嚴重，同樣面臨著如何解決粗晶及混晶的難題。
百萬千瓦超超臨界轉子鍛件尺寸大，在加熱冷卻過程中極易開裂，需要緩慢的加熱與冷卻，所以多次正火工藝時間過于漫長，效率低下，而且晶粒細化與均勻化效果并不理想。雖然該鋼的珠光體轉變也極為困難，但為了避免開裂，鍛后等溫珠光體轉變工藝仍為最佳的切斷組織遺傳的方法。

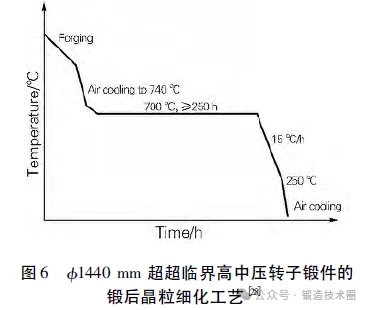

圖6為Φ1400 mm 超超臨界高中壓轉子鍛件鍛后晶粒細化工藝。由于鍛造溫度高，該鍛件鍛后晶粒粗大，混晶嚴重。根據X12CrMoWVNbN10-1-1鋼TTT 曲線的珠光體轉變鼻尖溫度和轉變時間，選擇700℃ 等溫250h 以確?；就瓿芍楣怏w轉變切斷組織遺傳。由于鍛后熱處理后獲得珠光體組織，在后續性能熱處理的奧氏體化過程中，已無組織遺傳問題，易于獲得滿足性能要求的均勻奧氏體晶粒。
4.結 論
本文介紹了大型鍛件中的組織遺傳現象，總結了切斷組織遺傳達到晶粒細化的若干熱處理工藝，包括臨界區快速加熱、高溫正火、高溫回火等; 重點介紹了典型的汽輪機低壓轉子鍛件和超超臨界高中壓轉子鍛件的鍛后熱處理晶粒細化工藝。
大型鍛件鍛后熱處理工藝目前尚未形成成熟完整的理論和工藝規范，一方面，不同成分材料中的相變特征迥異，影響晶粒的演變; 另一方面，大型鍛件的尺寸也影響著不同部位相變的進程。因此在后續的研究中，一是要在基礎理論方面深入研究和闡明內在的與相變密切相關的奧氏體晶粒演化機理，二是要針對大型鍛件進行實際熱處理設備和實際工藝過程的物理和數值模擬以制訂優化的鍛后熱處理工藝，確保工藝執行的晶粒細化效果。
來源：鍛造技術圈
