鋁合金大鍛件多向鍛造均勻性研究
作者：admin
發布時間：24-06-05
點擊量：3711
具有超強韌、高淬透性特點的7A85 鋁合金是新一代飛機主承力構件重要的結構材料。多向鍛造是大規格7A85 鋁合金構件一種重要的熱加工方式，主要通過鐓粗、拔長及打方等工步，消除鍛件內部粗大的鑄造組織，降低材料的各向異性程度，提高構件的綜合力學性能。鍛造過程中，鍛件表面特別是與模具接觸時間較長的部位，溫降較快，導致鍛件開裂、組織不均勻等缺陷。目前，國內在7A85鋁合金大規格鍛件成形過程中存在合格率低、質量不穩定等問題， 直接影響我國大飛機關鍵構件的自主制造。如何解決大規格鍛件變形均勻性、提高鍛件合格率已成為生產中急需解決的難題。
本文研究了模具溫度對7A85 鋁合金大規格鍛件多向鍛造成形均勻性的影響。利用Deform3D 有限元軟件對鍛造成形進行數值模擬，分析了模具溫度對鍛件溫度場和應變場均勻性的影響。開展了7A85 鋁合金工藝試驗，研究了不同模具溫度下鍛件各部位的組織演化規律及模具溫度對鍛件成形組織均勻性的影響，為優化7A85 鋁合金大規格鍛件多向鍛造工藝，提高其組織和性能均勻性提供參考。
1 成形工藝仿真
1.1 工藝方案與基本參數

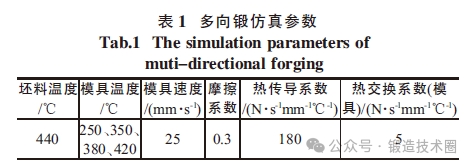

本文利用Deform3D 軟件對大規格7A85 鋁合金鍛件進行有限元成形工藝仿真， 坯料為Ф630mm×990mm 的7A85 鋁合金圓錠，經過三鐓、兩拔、打方等多向鍛工序得到的鍛件尺寸為160mm×920mm×1700mm。在鍛造模擬中，不考慮模具的變形，模具材料屬性設為剛體。利用自動劃分網格功能對坯料進行網格劃分，坯料網格數為80000個，在計算過程中隨時根據網格畸變情況進行劃分， 以保證計算的精度和收斂性。分別對鍛件在不同工藝參數下的成形進行仿真分析(見表1)。
1.2 仿真結果分析

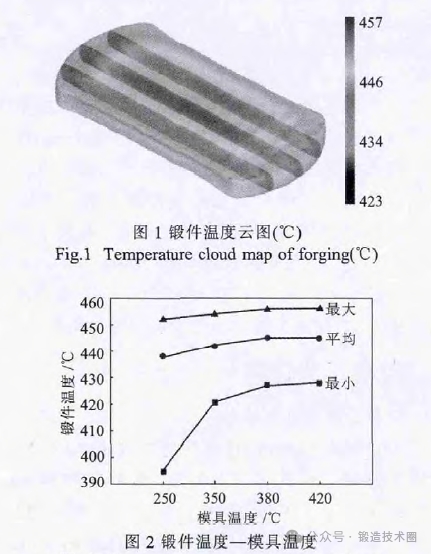

圖1為模具溫度380℃時鍛件溫度云圖，鍛件中心部位散熱效率低， 熱量散失少，但變形程度較大，產生了大量的形變熱和摩擦熱，溫度較高。鍛件的外表面尤其是端部，由于與空氣和模具接觸，熱量散失較快，但變形程度較小，產生的形變熱較少，溫度較低。圖2 為模具溫度250、350、380、420℃下鍛件溫度曲線?？梢钥闯?，4 種工況下鍛件最高溫度都在450℃左右，受模具溫度影響較小。鍛件最低溫度受模具溫度影響較大，隨模具溫度增大，鍛件的最低溫度顯著增大。鍛件的最低溫度由模具溫度250℃時的395℃增大到模具溫度420℃時的428℃。

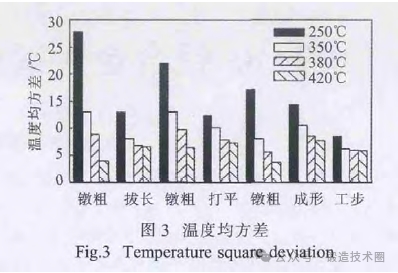

圖3為溫度均方差，結合圖2可以看出，由于與模具接觸和摩擦， 鍛件溫度場均勻性受模具溫度影響較大。模具溫度越高， 鍛件成形時溫度分布越均勻，鍛件平均溫度越高，溫度均方差越小。4 種工況下， 鍛件成形時的最大和最小溫度差分別為57.4、33、29、28℃；平均溫度分別為438、442、445、445℃。 溫度均方差分別為8.49、6.17、5.9、5.82。因此，適當提高模具溫度，有利于提高鍛件溫度場的均勻性。

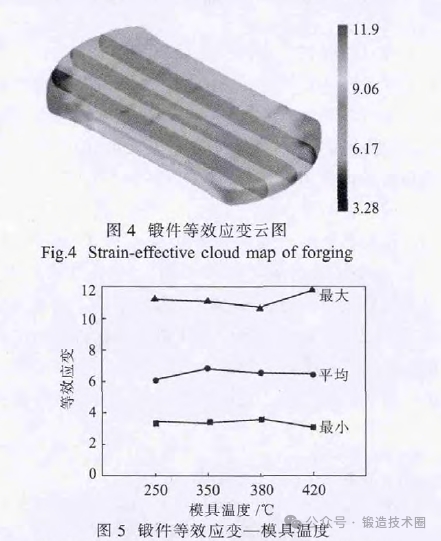

圖4 為模具溫度380℃時鍛件等效應變云圖，經過多道次鐓粗和拔長工序，鍛件得到充分變形。成形時最小等效應變達到3.0 以上， 表明鍛件各部分均已鍛透，有助于減少晶粒尺寸，焊合內部孔隙。鍛件各部分變形程度不一致，中心部位變形程度較大，等效應變達到11以上。難變形區域集中在兩端和外表面，等效應變值在3.5左右。圖5為不同模具溫度下鍛件等效應變曲線，4 種不同工況下，模具溫度為380℃時，鍛件變形均勻性較為理想，等效應變平均值為6.46，最大值與最小值差為7.65。

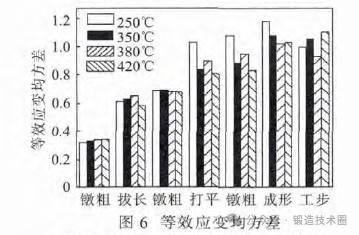

圖6 為鍛件等效應變均方差。等效應變分布不均勻，并且隨著變形程度增大，不均勻性更加突出。產生這種變形不均勻的原因， 一是模具與鍛件接觸面的摩擦影響， 二是與模具接觸的部分金屬由于溫度降低快，材料變形抗力增大,變形困難。模具溫度為380℃時，等效應變均方差最小，為0.94℃。因此，模具溫度為380℃時，鍛件的變形均勻性較好，有利于獲得均勻的微觀組織和力學性能。
2 工藝試驗
2.1 試驗材料與方法

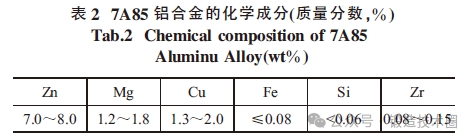

試驗原材料為7A85 鋁合金， 其化學成分見表2。
用線切割將原材料加工成100mm×40mm×60mm的長方形試樣，試驗在40MN 液壓機上進行。試樣溫度為450℃，變形速度為1mm/s，變形程度均為50% ，模具溫度為250、300、350、380、400、420、450℃。用電阻爐對試樣和模具進行加熱，保溫時間為1.5h。鍛造前，在試樣兩端涂上潤滑油以減少摩擦的影響。對鍛造后的試樣進行固溶(470℃×4h，水冷)+時效(120℃×4h+160℃×12h，空冷)熱處理。
對熱處理后的試樣進行取樣，部位為法向與壓縮軸垂直的縱截面中部和邊部位置，對試樣進行研磨、拋光和腐蝕。腐蝕液采用混合酸溶液：1%HF+1.5%HCl +2.5%HNO3+95%H2O，用Leica 光學顯微鏡進行組織觀察分析。
2.2 結果與分析

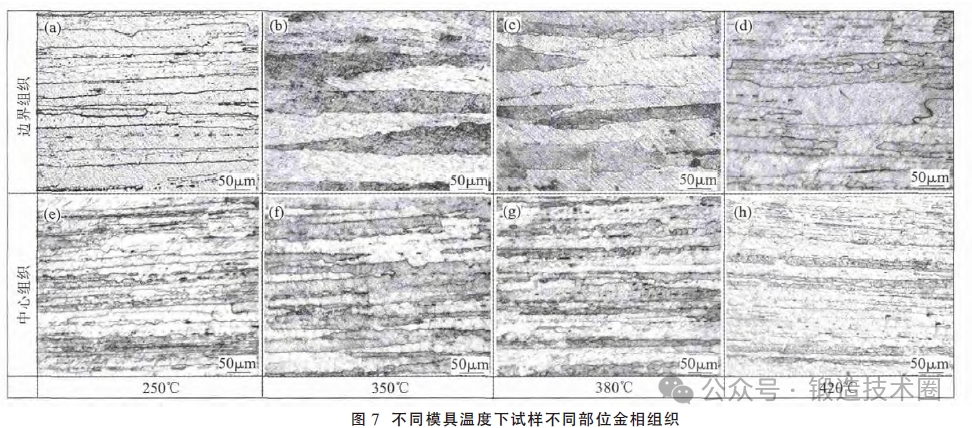

圖7 為不同模具溫度下試樣邊界部位和中心部位的顯微組織。可以看出， 當模具溫度在250～380℃時，鍛件邊界部位沿垂直壓縮方向伸長，熱變形組織為纖維組織，沒有明顯的再結晶組織。這是因為邊界部位與模具直接接觸，溫度較低，變形儲能較少，合金主要發生了動態回復。當模具溫度在400～450℃時，邊界部分出現了部分再結晶組織，再結晶百分數較小，晶粒尺寸較大且分布不均勻。當模具溫度升高時， 邊界部位區域溫度升高，變形儲能增加，在變形過程中發生了少量的動態再結晶。當模具溫度在250～450℃時，中心部位均出現了大量細小均勻的再結晶組織。無論是再結晶晶粒尺寸還是再結晶百分數均差別不大。說明模具溫度對試樣中心部位組織演化影響不大。提高模具溫度，試樣各部位組織演變機制趨于一致，均發生了動態再結晶，有利于提高其組織均勻性。
3 結論
(1) 建立了7A85 鋁合金大規格鍛件多向鍛造成形有限元仿真模型， 開展了7A85 鋁合金樣件鍛造工藝試驗， 重點研究了模具溫度對鍛件變形均勻性的影響。
(2) 有限元仿真結果表明，當模具溫度在250～420℃范圍時，模具溫度越高，鍛件溫度均勻性越好。模具溫度為420℃時，鍛件平均溫度為445℃，溫度均方差為5.82℃；模具溫度為380℃時，鍛件等效應變均勻性較好，平均等效應變達到6.4 以上，等效應變均方差為0.94。
(3) 試驗研究結果表明，模具溫度對鍛件邊界組織演化影響較大。模具溫度在250～380℃時，鍛件邊界為纖維組織，沒有明顯的再結晶組織；當模具溫度在400～450℃時，邊界部分出現了部分再結晶組織。模具溫度對鍛件中心部位組織演化影響較小。當模具溫度在250～450℃時，中心部位均出現了大量細小均勻的再結晶組織。
來源：《熱加工工藝》，如涉及侵權，請聯系刪除?。?/span>
